PS-482/484/488 高精度カス上がり検出器
製品コード: SUGIYAMA PS-482/484/488
+ 製品説明:
製品概要
カス上がり検出器「PS-482/484/488」は、自動プレス加工におけるカス上がり、二枚打ちなどを検出し、異常発生時にプレス装置へ停止信号を出力するための装置です。
プレス金型に設置した渦電流近接センサー信号を読み取り、変位をマイクロコンピュータで算出します。変位が制限値を超えるとプレスへ停止信号を出力します。
イーサネット対応により、パソコンやPLCと接続することができます。
特長

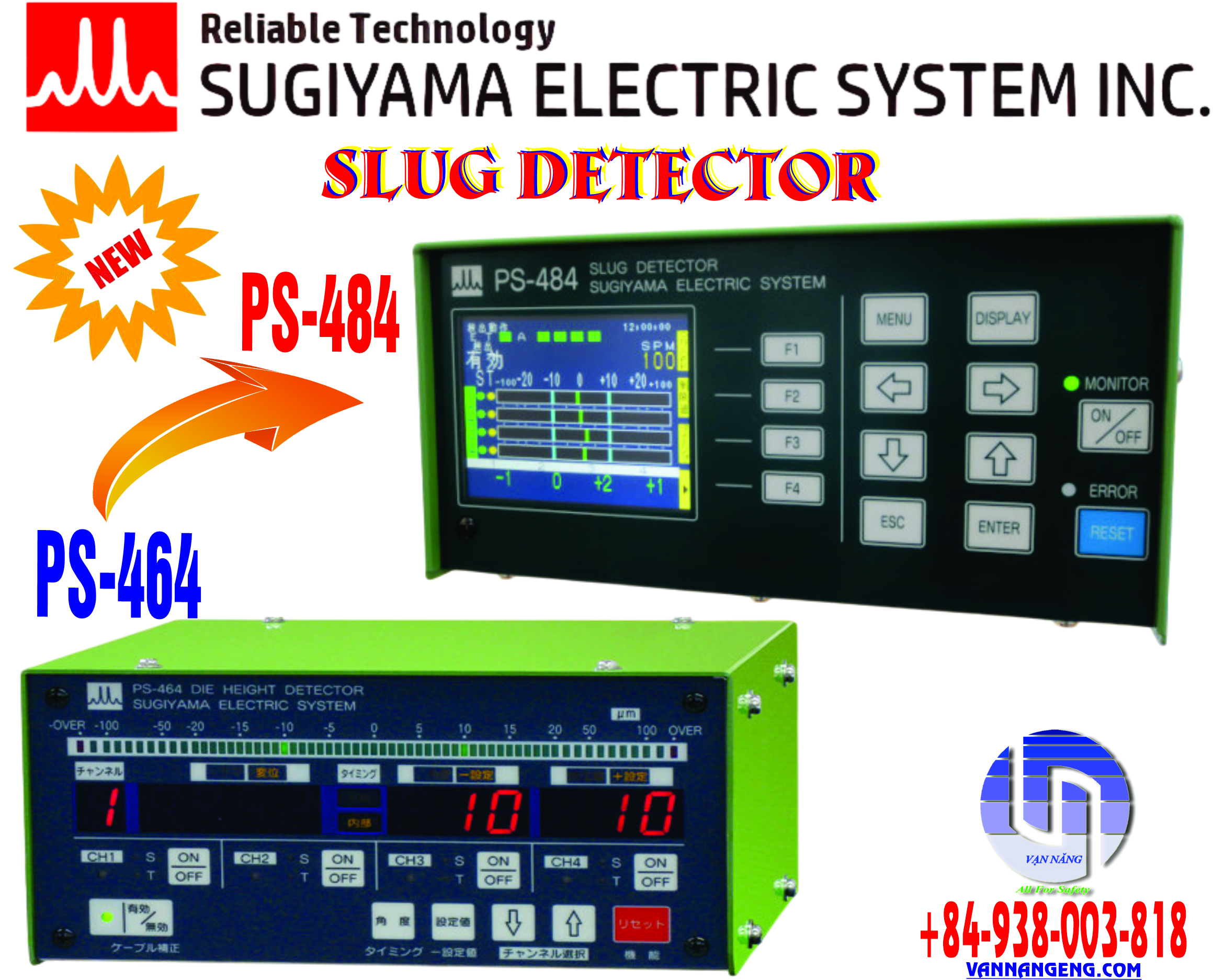

当社製品「PS-462/464」の機能をそのままに、以下の特長が追加されました。
- 検出に役立つ機能追加
- 液晶ディスプレイにセンサー波形が表示されます。
- 最大8チャンネルまでセンサーが接続できます。(PS-488)
- ばらつき算出機能、複数検出機能が使用できます。
- 生産管理に役立つ機能搭載
- 99個のパターン登録ができます。
- 最大1000個のエラー履歴とその前後4ストロークの変位が保存できます。
- IDタグによるパターン呼出ができます。（オプション）
- イーサネット対応
- HTML形式によって設定内容等が確認できます。
- UDPプロトコルやTelnetプロトコルによって様々な設定や操作が可能です。
- FTPプロトコルによってプレス動作中に変位データを出力することが可能です。
パネル仕様(2025/03/01～)
※2025年3月1日以降の出荷分より順次変更となります。
外形寸法図
PS-482/484/488外形寸法図
PS-482/484/488
(タッチパネル式)PS-482/484/488
背面図
仕様
| 検出 | |
| 検出CH数 | 2CH (PS-482) / 4CH (PS-484) / 8CH (PS-488) |
| 検出分解能 | 1μmまたは0.1μm |
| 制限値最大値 | 200μmまたは20.0μm |
| 検出方式 | 内部タイミング、外部タイミング |
| 最大回転速度 | 4000SPM |
| センサー | |
| センサー設置距離 (下死点時) |
0.7 ～ 1.5mm |
| 中継ケーブル長さ | 1 ～ 10m(標準3m) |
| 使用周囲温度 | 0 ～ 55°C |
| 入出力 | |
| 電源電圧 | 100-240VAC ± 10%、50/60Hz(Max. 40VA） |
| リレー出力 | 非常停止、上死点停止、準備完了、 警報 (Max. 250VAC / 30VDC 3.0A) |
| 外部入力 | 有効無効、リセット、操作禁止、 タイミング(T1、T2、T3) |
| オープンコレクタ出力 | 補助出力(5 ～ 24VDC 100mA) |
| イーサネット | |
| 物理層 | 10BASE-T/100BASE-TX |
| 通信プロトコル | IPv4 UDP、DHCP、HTTP、Telnet、FTP |
| その他 | |
| 本体サイズ | 200(W)× 98.5(H)×190(D) 突起部含まず |
| 重量 | 3.1 kgW (本体＋ブラケット) |
| 使用周囲温度 | 0～55℃ (使用中の急変のないこと) |
| 使用周囲湿度 | 35～85％RH (結露しないこと) |
センサーヘッド
多様な金型に対応できるようにセンサーヘッドを多数そろえております。
画像をクリックで詳細表示
PS-4013
PS-4014
PS-4018
PS-4020
PS-4024
PS-4025
PS-4026
PS-4027
PS-4028
PS-4029
PS-4031
PS-4032
PS-4033
PS-4034
センサー中継ケーブル243297シリーズ
センサー中継ケーブルは、青、赤、白、黄の4種類の色を揃えております。
| 青 | 赤 | 白 | 黄 |
|---|---|---|---|
 |
 |
 |
 |
