Máy Cấp Vật Liệu NC Grip NCG65SA

Mã sản phẩm: NCG65SA

THÔNG TIN SẢN PHẨM
Mã sản phẩm: NCG65SA
Tên sản phẩm: Máy Cấp Vật Liệu NC Grip NCG65SA

Bấm vào Download để tải về thông tin chi tiết sản phẩm

+ MÔ TẢ SẢN PHẨM:

NC Feeders

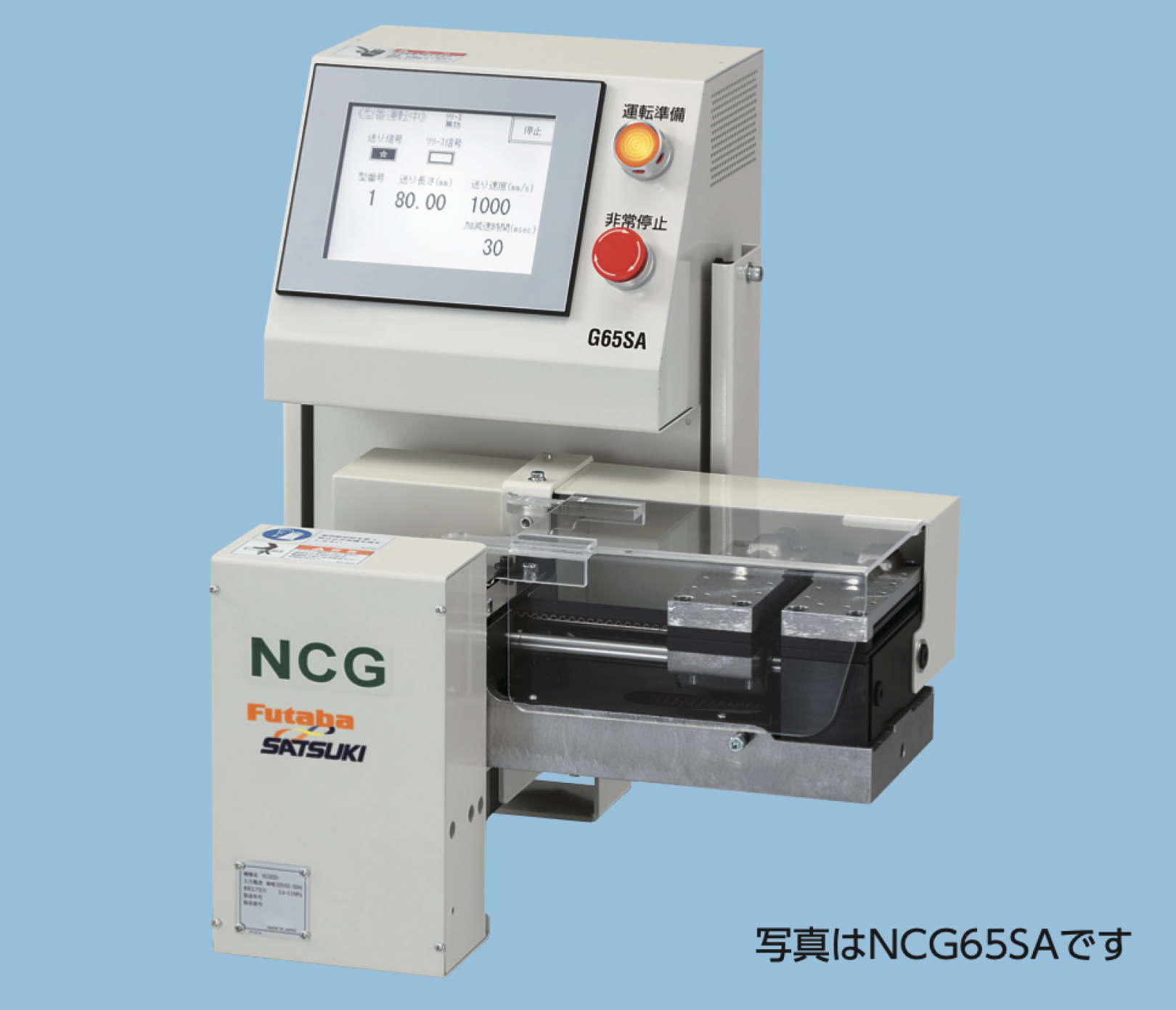

NC Grip Feeders NCG65SA

Bộ cấp liệu này được thiết kế kết hợp ưu điểm của bộ cấp liệu khí nén và hướng đến sự dễ sử dụng nhờ điều khiển số (NC).

Nó sử dụng hệ thống truyền động bằng dây đai răng và không yêu cầu bôi trơn.

Các tính năng:

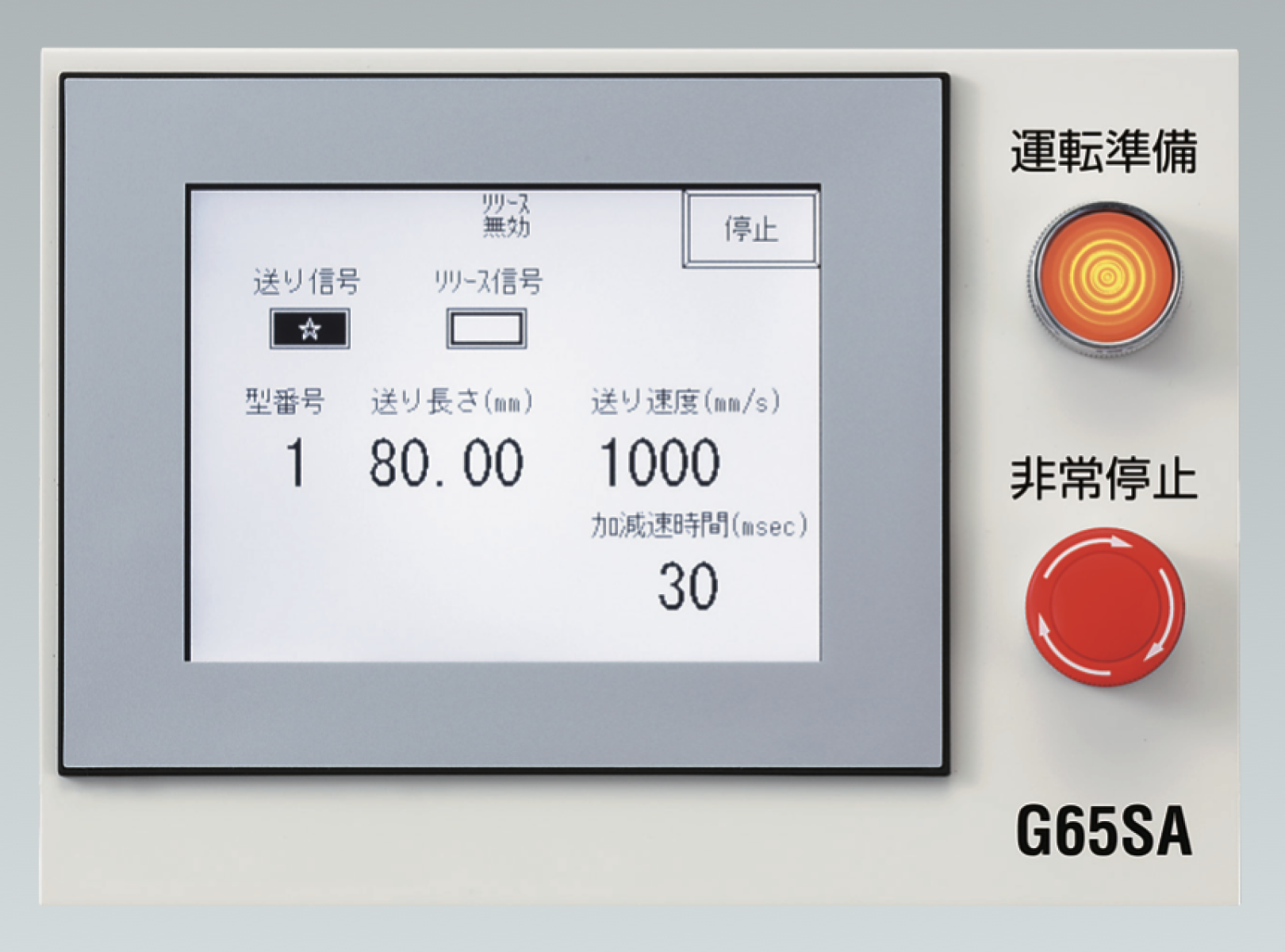

Màn hình cảm ứng Kích thước màn hình cảm ứng đã được tăng lên 5,7 inch, giúp cải thiện khả năng hiển thị và thao tác.

Cải thiện tốc độ cấp liệu Tốc độ hành trình ở chiều dài cấp 10mm đã được cải thiện lên 360 SPM (hành trình/phút).

Chức năng chuyển đổi ngôn ngữ Người dùng có thể dễ dàng thay đổi ngôn ngữ hiển thị giữa tiếng Nhật, tiếng Anh và tiếng Trung.

Công tắc điều khiển từ xa Có thể bật/tắt kẹp và cấp liệu từ xa, không cần thao tác trực tiếp trên thân máy (chức năng tùy chọn).

Chức năng cấp liệu đa dạng Được trang bị tiêu chuẩn chức năng cấp liệu đa dạng, cho phép kết hợp linh hoạt các chiều dài cấp và thời gian cấp khác nhau trong một chu kỳ, tối ưu hóa quá trình sản xuất cho các sản phẩm phức tạp.

Thông số kỹ thuật

Mặt hàng/Mô hình		NCG65SA	NCG65HA	NCG200A	NCG100A
Chiều rộng tối đa của vật liệu (mm)		65	65	200	100
Độ dày vật liệu (mm)		0,1 đến 1,0	0,1 đến 1,0	0,1 đến 1,0	0,1 đến 1,0
Chiều dài nạp liệu (mm)		1.00 đến 80.00	1.00 đến 80.00	1,00 đến 200,00	1,00 đến 100,00
Độ chính xác lặp lại (mm)	Chiều dài nạp liệu nhỏ hơn 30 mm	±0,05	±0,05	±0,05	±0,05
Độ chính xác lặp lại (mm)	Chiều dài nạp liệu trên 30 mm	±0,05	±0,05	±0,1	±0,1
SPM tối đa (SPM)		360	500	180	180
Lực kẹp (N)		294*1	294*1	972*1	729*1
Áp suất không khí hoạt động (MPa)		0,4 đến 0,5
Khối lượng cơ thể (kg)		24	44(18)*2	104(18)*2	80(18)*2
Nhiệt độ hoạt động (°C)		8 đến 40	8 đến 40	8 đến 40	8 đến 40
Độ ẩm (%RH)		35 đến 80 (Không ngưng tụ)
Nhiệt độ bảo quản (°C)		-10 đến 60
Tiêu thụ không khí (L / phút)		40	55	70	60
Tiêu thụ điện năng (VA)		450	680	1000	1000
Nguồn điện		AC một pha 200V	AC ba pha 200V	AC ba pha 200V	AC ba pha 200V

Các chức năng tùy chọn	NCG65SA	NCG65HA	NCG200A	NCG100A
1. Chức năng hoạt động bên ngoài	không bắt buộc	không bắt buộc	không bắt buộc	không bắt buộc
2. Máy dò đứt vật liệu (đầu cuối)	không bắt buộc	không bắt buộc	không bắt buộc	không bắt buộc
3. Chức năng nạp nhiều lần	tiêu chuẩn	tùy chọn*3	tùy chọn*3	tùy chọn*3

*1: Những giá trị này dựa trên áp suất không khí cung cấp là 0,4 MPa.

*2: Khối lượng bao gồm thân máy và bộ điều khiển. Giá trị trong ( ) là khối lượng của riêng bộ điều khiển.

*3: Có thể thực hiện được nhờ chức năng giao tiếp. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết về chức năng này.

*4: Các giá trị này dành cho vật liệu thử nghiệm SPCC 65 w × 0,5 t, ở tốc độ nạp liệu là 99. Áp dụng cho vật liệu có tiết diện (chiều rộng × độ dày) là 32 mm ² trở xuống.

*5: Các giá trị này dành cho vật liệu thử nghiệm SPCC65w x 1,0t, tốc độ nạp liệu 89. Áp dụng cho diện tích mặt cắt ngang của vật liệu là 65mm ² hoặc nhỏ hơn.

*6: Các giá trị này dành cho vật liệu thử nghiệm SPCC65w x 1.0t, tốc độ nạp liệu 99. Áp dụng cho diện tích mặt cắt ngang của vật liệu là 65mm ² hoặc nhỏ hơn.

*7: Đối với NCG200A, các giá trị được áp dụng cho vật liệu thử nghiệm SPCC200w x 1.0t, tốc độ nạp 99. Áp dụng cho diện tích mặt cắt ngang vật liệu nhỏ hơn hoặc bằng 200mm² ^. Đối với NCG100A, các giá trị được áp dụng cho vật liệu thử nghiệm SPCC100w x 1.0t, tốc độ nạp 99. Áp dụng cho diện tích mặt cắt ngang vật liệu nhỏ hơn hoặc bằng 100mm² ^. Chiều dài nạp tối đa của NCG100A là 100mm.

● Các giá trị về độ chính xác và SPM được lấy từ các thử nghiệm nội bộ của chúng tôi. Vật liệu, khuôn, thiết bị ngoại vi và điều kiện cấp liệu có thể dẫn đến các giá trị nằm ngoài phạm vi quy định này. SPM là giá trị tham chiếu khi góc tín hiệu cấp liệu được phân bố 180 độ.

● Liên hệ với chúng tôi về vật liệu mềm (giấy, màng, dây, v.v.).
