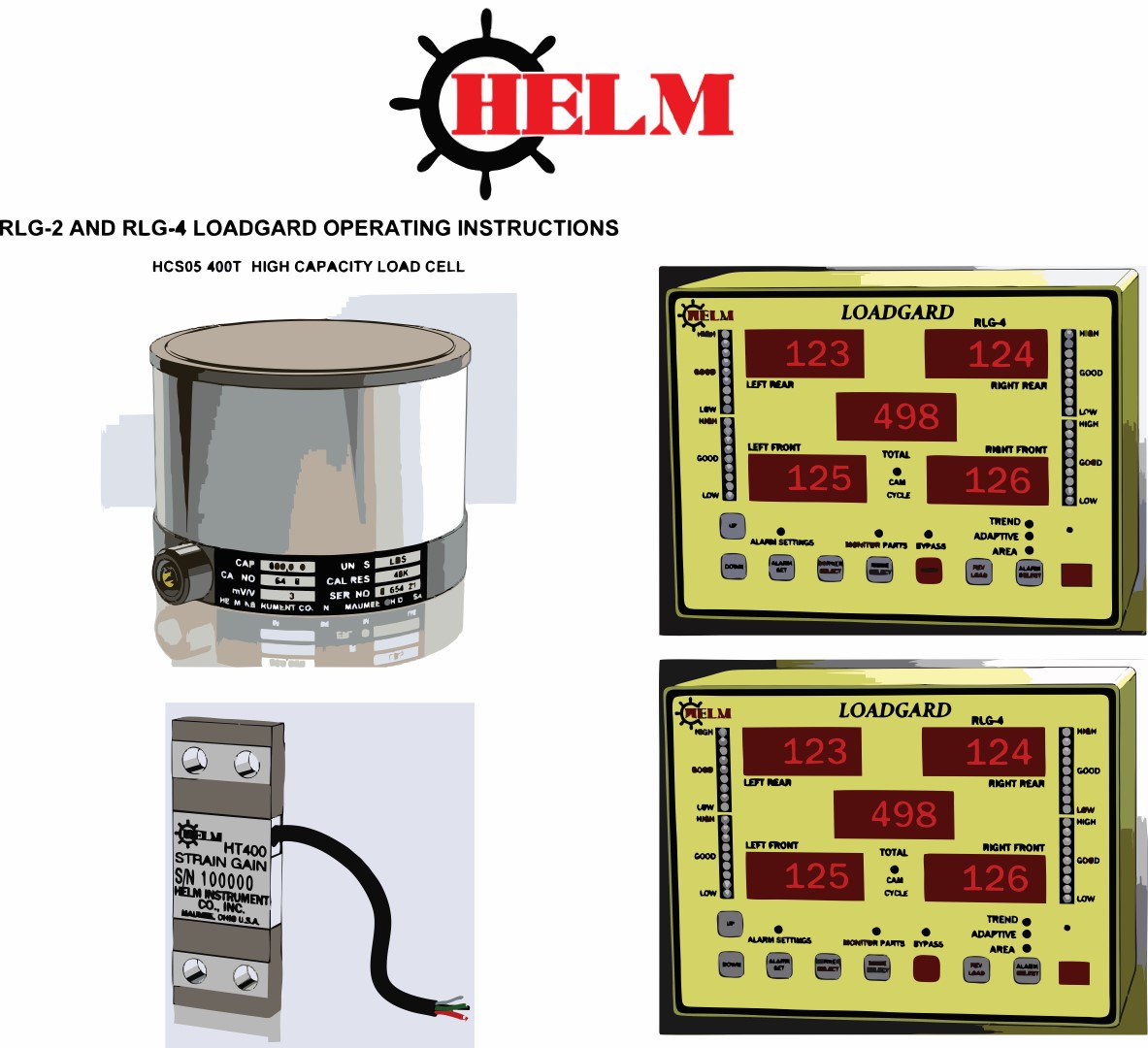

Cảm biến tải HELM HT400 STRAIN GAIN phát hiện chính xác mức độ biến dạng trên tất cả các loại máy dập kim loại. Sử dụng phương pháp lắp đặt khoan/vặn ren hoặc hàn/đệm, cảm biến được lắp trực tiếp vào các cột thẳng đứng của máy dập cạnh thẳng hoặc vùng họng của máy dập OBI và Gap Frame. Khi được kết nối với hệ thống giám sát HELM, tín hiệu đầu ra tuyến tính của mức độ biến dạng tại mỗi vị trí cảm biến sẽ được hiển thị trên đồng hồ đo kỹ thuật số.
Cảm biến ứng suất trong mạch cầu Wheatstone 350 ohm được sử dụng làm bộ phận cảm biến tải để đảm bảo độ ổn định và độ chính xác lâu dài. Được sản xuất trong điều kiện phòng thí nghiệm, tất cả các cảm biến HT400 đều được gia công trong phạm vi sai số 1% và có thể hoán đổi mà không cần hiệu chuẩn lại máy ép.
| Dung tích | 400 Vi biến dạng |
| Quá tải | Tối đa 600 Microstrain |
| Kích thích được đề xuất | 8 vôn AC hoặc DC |
| Kích thích tối đa | 15 vôn AC hoặc DC |
| Đầu ra | 1 mv/v @ 400 Microstrain |
| Cáp | Cáp 4 lõi có vỏ bọc bằng polyurethane chống dầu |
| Kích cỡ | Rộng 1″ x dài 2 3/4″ x dày 5/16″ |
Cảm biến STRAIN GAIN tiêu chuẩn được cung cấp kèm theo 10,6 mét cáp (Model HT-400-35), bốn vít lắp, hai vòng đệm chống lực và cờ lê lục giác. Chiều dài cáp đặc biệt và bộ dụng cụ lắp đặt hoàn chỉnh để sử dụng với hệ thống giám sát tải HELM cũng có sẵn. Vui lòng liên hệ HELM để biết thêm chi tiết.
Đối với lắp đặt bằng lỗ khoan, cần phải có thiết bị khoan DF-400.
Để lắp Weld-Pad, cần có đồ gá hàn WF-400 và một bộ đệm hàn WP-400.
Hướng dẫn khoan DF-400
Đồ gá hàn WF-400
Tấm hàn WP-400 (bộ)
Hộp bảo vệ T-21
Nắp WS có gioăng
